CBN(立方晶窒化ホウ素)は、h-BN(窒化ホウ素)を原料として、ダイヤモンドの合成方法と同様、高温・高圧法で人工的に合成される物質です。ダイヤモンドに次ぐ硬さと熱伝導率をもつCBNは、1300℃までの高温下でも安定した性質であることから、ダイヤモンドパウダーが適さない鉄系材料の加工に広く使われる砥粒です。メッシュサイズ（#60-#500)と、それらを粉砕し精密分級されたミクロンサイズ(約40um以下)の製品に大別して紹介します。

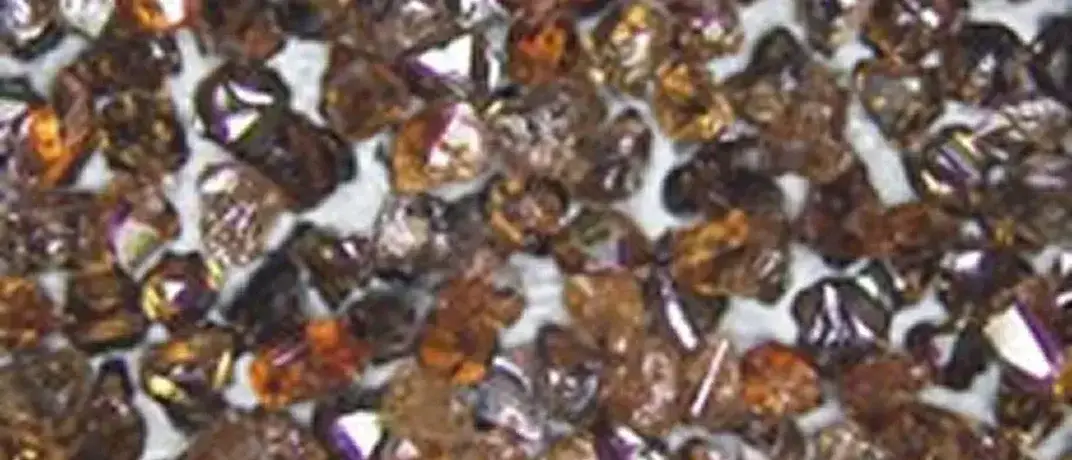

CBN メッシュサイズ
CBN mesh size
耐熱性の高いアンバー色の砥種類を3種類と、黒色の砥粒を5種類ラインナップしています。砥粒により破砕特性が大きく異なるため、お使いいただくボンドと被削物、加工方法により、最適なCBNパウダーをご提案いたします。
FBN-300
 もっともタフなアンバー色CBN砥粒で、長い工具寿命を実現します。#40からファインメッシュまで幅広いサイズランナップです。 |
| |
FBN-200
 高い耐熱性と、その砥粒形状から優れた切れ味をもつダークアンバー色のCBN砥粒です。 |
| |
FBN-190
 黒色CBN砥粒の中で最もタフな製品で、粗いサイズからファインメッシュまでラインナップするロングセラーです。 |
| FBN-300 |
 |
| longest tool life. Amber colour. |
| FBN-200 |
 |
| very aggresive grinding with high material removal rates. Amber colour. |
| FBN-190 |
 |
| high toughness for long tool life. black colour |
FBN-170
 タフさと切れ味のバランスがよく、様々な工具で使用いただける黒色CBN砥粒です。 |
| |
FBN-150
 タフさと切れ味のバランスに、経済性を追及したCBN黒色砥粒です。 |
| |
FBN-130
 琥珀色の中でもっともフライアブルなCBN砥粒で耐熱性と切れ味が特徴です。 |
| FBN-170 |
 |
|
wide application range. black colour
|
| FBN-150 |
 |
| excellent cost/performance ratio. black colour. |
| FBN-130 |
 |
| universal amber CBN with good self-sharpening properties |
FBN-90
 切れ味が優れる黒色CBN砥粒で、もっとも一般的な製品です。 |
| |
FBN-80
 FBN-90より破砕性が高く、非常に経済的な黒色CBN砥粒製品です。 |
| FBN-90 |
 |
| universal black CBN for best surface finish, high removal rates and good wheel life |
| FBN-80 |
 |
| economical CBN for general purpose applications |
CBN ミクロンサイズ
CBN micron size
メッシュサイズのアンバー色CBNパウダー(FBN-130)を粉砕したCBN-AM。黒色系CBNパウダー(FBN-90)を粉砕したCBN-BMをラインナップしております。
FBN-BM
 FBN-90を粉砕した黒色CBNミクロンサイズの砥粒製品です。 |
FBN-AM
 FBN-130を粉砕し、精密分級した琥珀色ミクロンサイズのCBN砥粒製品です。 |
| FBN-BM |
 |
| 黒色系CBN(FBN-90)を粉砕したミクロンCBN砥粒です。 |
| FBN-AM |
 |
| アンバー色CBN(FBN-130)を粉砕したミクロンCBN砥粒です。 |
各種コーティング
coating for CBN
母材への砥粒の結合を高める目的や、砥粒への熱影響を低減させるため、さまざまな表面金属コーティングオプションを用意しています。
| N60・・・60％ニッケルコート品（スムース形状） |
| NS60・・・60％ニッケルコーティング（スパイキー形状） |
| Ti・・・チタンコーティング |
| TN60・・・チタンニッケルコーティング |
 |
FBN-130 N60 |
|
 |
| FBN-130 N60 |
|
FBN-300 Ti |
| FBN-130 N60 |
 |
| |
| FBN-300 Ti |
 |
| |
供給サイズ
size availability for CBN
| |
30/40 |
40/50 |
50/60 |
60/80 |
80/100 |
100/120 |
120/140 |
140/170 |
170/200 |
200/230 |
230/270 |
270/325 |
325/400 |
400/500 |
| FBN-80 |
|
|
|
|
|
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
△ |
△ |
| FBN-90 |
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| FBN-130 |
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
△ |
△ |
△ |
△ |
| FBN-150 |
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| FBN-170 |
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| FBN-190 |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| FBN-200 |
|
|
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
△ |
△ |
| FBN-300 |
|
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
△ |
△ |
| Coat |
N60 |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| NS60 |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| TN60 |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| Ti |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| サイズ呼称 |
0-0.25 |
0-0.5 |
0-1 |
0-2 |
1-2 |
1-3 |
2-4 |
3-6 |
5-10 |
6-12 |
8-16 |
10-20 |
15-25 |
20-30 |
20-40 |
30-40 |
40-60 |
| FBN-AM |
△ |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| FBN-BM |
△ |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| Coat |
N60 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
△ |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
| NS60 |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
－ |
△ |
△ |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
グローバルダイヤモンドについて
グローバルダイヤモンドでは、お客様が現在お使いのダイヤモンド、CBN砥粒に関する課題や問題点を、以下の3つの切り口から解決・提案を図ります。カタログからのセレクト購入だけではなく、カスタマイズ対応で、お客様と一体になり、よりよい最終製品へのお手伝いをご提案します。
- 現在お使いの砥粒についての評価とご提案
- 特殊メッシュサイズ対応
- 精密粗粒カット
グローバルダイヤモンドの特長を見る
受託分析も承ります
砥粒の受入検査を自社でおこなってきた専門メーカーならではの豊富なデータと実績をもとに、お預かりしたサンプルを受託分析いたします。
受託分析の詳細を見る
